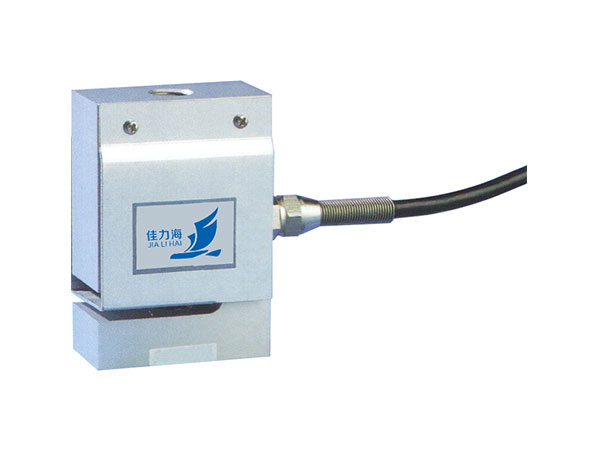

JLS3 ALUMINIUM铝制传感器
时间:2019-07-30 11:39:22        点击量:【568 】次

s“平行(剪切)梁结构,铝制传感器;用于机械秤改装电子秤、料斗秤、测力机及工业称重系统

S-Type parallelshear beamaluminum load cellused for electronic scales modified from mechanical scaleshopper scalesforce calibration systems and industrial weighing and control systems

JL3  ALUMINIUM铝制传感器(图1)

量程 CAPACITY(kg)

3,5,10,15,20, 25,30,35,40,50,60,100,200,250,300

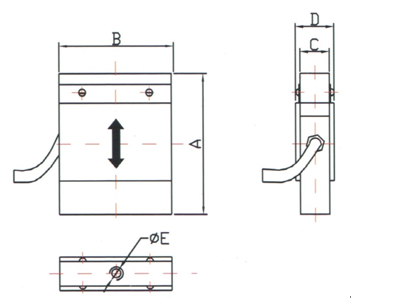

外形尺寸DIMENSIONS

外形尺寸DIMENSIONS

量程Capacity(kg)

A

B

C

D

E

3~25

63.5

50.8

12.7

17

M6X1-6H

30~200

76.2

50.8

25.4

30

M12X1.75-6H

JL3  ALUMINIUM铝制传感器(图2)


技术参数SPECIFICATIONS

输出灵敏度

Rated Output

2.0  ±10%mv/v

零点输出

Zero Balance

±2%F.S.

非线性

Non-1inearity

0.03%F.S.

滞后

Hysteresis

0.03%F.S.

重复性

Non-Repeatability

0.02%F.S.

蠕变(30分钟)

Creep(30min)

0.03%F.S.

温度灵敏度漂移

Temp.Effect On Output

0.03%F.S./10℃

零点温度漂移

Temp.Effect On Zero

0.03%F.S./10

输入电阻

Input Impedance

410±15Ω

输出电阻

Output mpedance

350±3Ω

绝缘电阻

Insulation

>2000MΩ/50VDC

使用电压

Recommended   Excitation

10V

最大使用电压

Maximum xcitation

15V

温度补偿范围

Compensated TEmp.Range

-10~40

工作温度范围

Opera ting Temp.Range

-20~60

安全过载

Safe Overload

150%F.S.

极限超载

Ultimate Overload

200%F.S.

电缆线尺寸

Cable Size

Ф4x2000mm

防护等级

Protection Class

IP65

接线方式

Wiring

 JL3  ALUMINIUM铝制传感器(图3)
