JL1 STEEL钢制传感器_西安佳力海电子科技有限公司

平行(剪切)梁结构，钢制传感器;用于电子平台秤、料斗秤、配料秤及工业称重系统等。

Single ended shear beam load cell，steel construction，widely used for floor scales，ground scales，hopper scales, batching scales and industrial weighing systems

JL1 STEEL钢制传感器(图1)

量程 CAPACITY（kg）

100,200,250,500,1000,1500,2000,2500,5000,10000

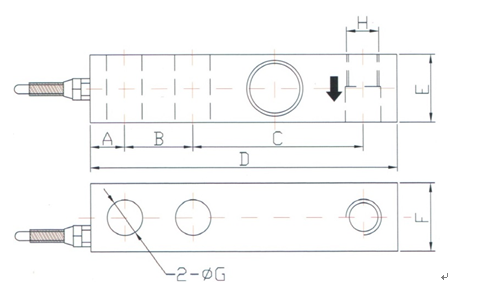

外形尺寸DIMENSIONS

外形尺寸DIMENSIONS
量程Capacity(kg)	A	B	C	D	E	F	G	H
100~250	15.8	25.4	76.2	130	25.4	31.8	13.5	M12*1.75
500~2000	15.8	25.4	76.2	130	31.8	31.8	13.5	M12*1.75
2500~5000	19.1	38.1	95.3	171.5	38.1	38.1	19.8	M18*1.5
100~250	25.4	50.8	123.9	225.6	50.8	50.8	26.2	M30*2

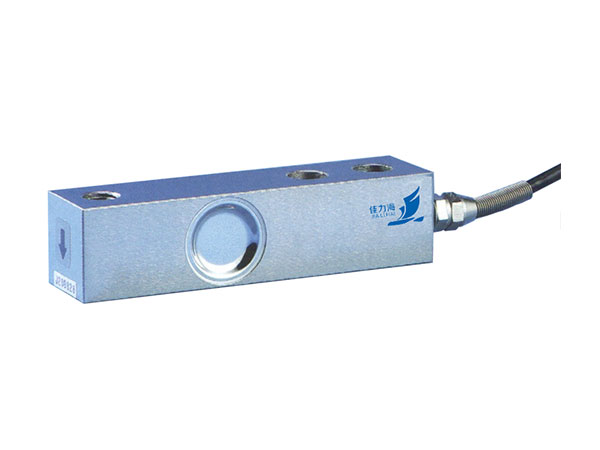

JL1 STEEL钢制传感器(图2)

技术参数SPECIFICATIONS

输出灵敏度	Rated Output	2.0(3.0)±1%mv/v
零点输出	Zero Balance	±2%F.S.
非线性	Non-1inearity	0.02%F.S.
滞后	Hysteresis	0.02%F.S.
重复性	Non-Repeatability	0.02%F.S.
蠕变(30分钟)	Creep(30min)	0.03%F.S.
温度灵敏度漂移	Temp.Effect On Output	0.025%F.S./10℃
零点温度漂移	Temp.Effect On Zero	0.025%F.S./10℃
输入电阻	Input Impedance	385±15Ω
输出电阻	Output mpedance	350±4Ω
绝缘电阻	Insulation	>2000MΩ/50VDC
使用电压	Recommended Excitation	10V
最大使用电压	Maximum xcitation	15V
温度补偿范围	Compensated TEmp.Range	-10~40℃
工作温度范围	Opera ting Temp.Range	-20~60℃
安全过载	Safe Overload	150%F.S.
极限超载	Ultimate Overload	300%F.S.
电缆线尺寸	Cable Size	Ф5x6000mm
防护等级	Protection Class	IP66
接线方式 Wiring
